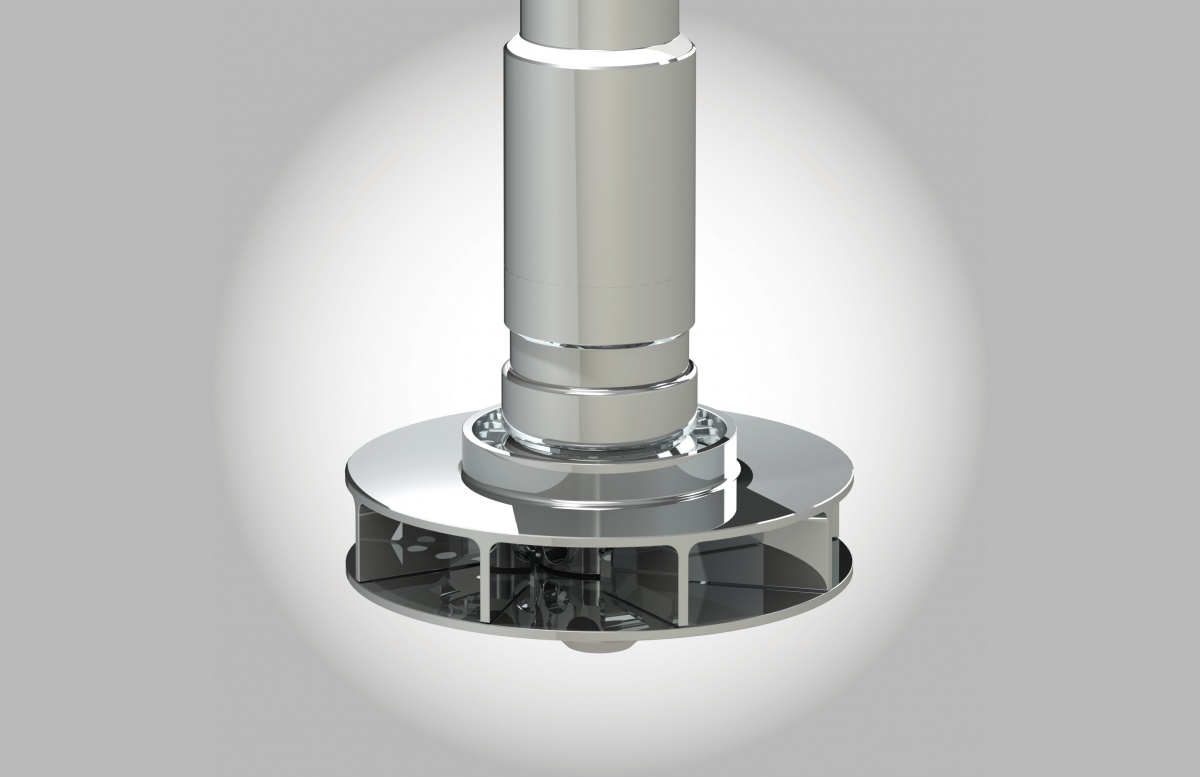

Turbine auto-aspirante pour agitateur MARLLIN®
Auto-aspirante
La turbine Auto-aspirante est destinée à disperser un gaz dans un liquide. Son arbre tubulaire est équipé d'ouvertures en son sommet pour permettre l'aspiration du gaz en ciel de cuve. Cette aspiration sera générée par la dépression de la turbine Auto-aspirante.La turbine Auto-aspirante est principalement utilisée pour son effet centrifuge important.
On peut aussi la retrouver dans des applications particulières comme les procédés de types hydrogénation.
CONCEPTION DE LA TURBINE Auto-aspirante
Base de définition : Turbine à double disques + plats verticauxNombre de pales : 6
Sens de rotation : Horaire
FLUX DES MOBILES D'AGITATIONS auto-aspirante - UTILISATION
Flux radial centrifuge horizontal. Aspiration du gaz en ciel de cuve.
L'agitateur équipé d'une turbine Auto-aspirante sera monté centré avec contrepales.
Effet cisaillant important en vitesse maxi (vitesse périphérique moyenne).
Applications :
Dispersion gaz/liquide.
