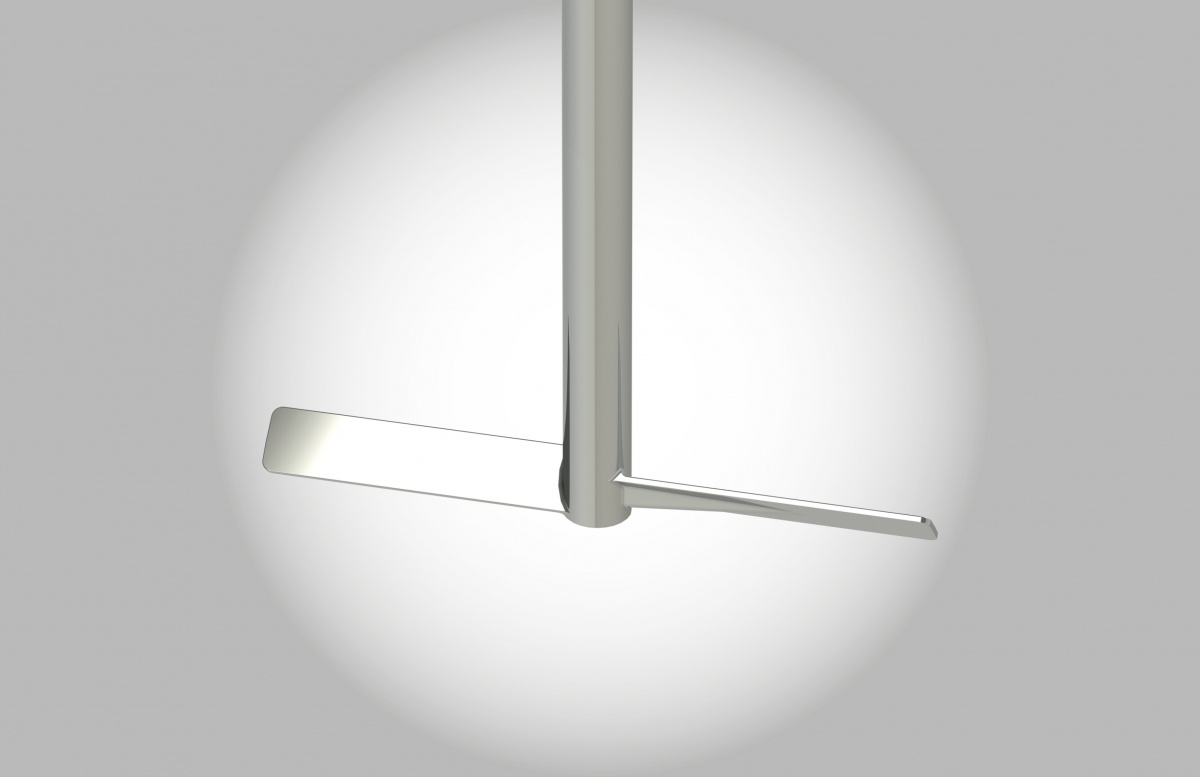

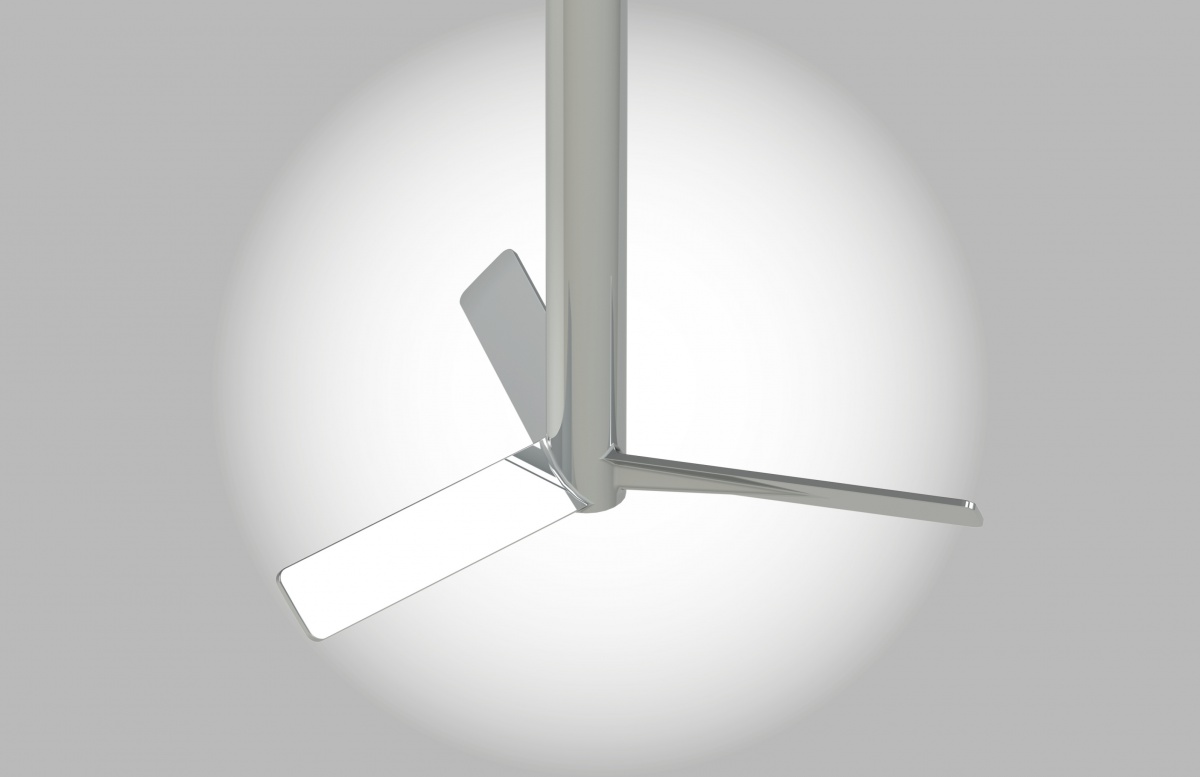

Turbines TA4, TA3, TA2 à pales inclinées à 45°

TA4, TA3, TA2

La turbine à pales inclinées à 45° est un mobile hybride entre l'hélice et la turbine classique. Sa particularité est d'obtenir un effet radial centrifuge associé à un effet axial vertical. Elle sera aussi utilisée pour des démarrages de mélanges dans du décantât.


CONCEPTION DE LA TURBINES INCLINÉES À 45°

Base de définition : Turbine inclinée à pales droites
Nombre de pales : 2 ou 3 ou 4
Sens de rotation : Horaire ou anti-horaire (selon le flux désiré)

FLUX DES MOBILES D'AGITATIONS TA - UTILISATION

Flux soufflant :
Vertical du haut vers le bas (répartition axiale et radiale).
Création de vortex.
L'agitateur équipé d'une TA soufflante peut être monté centré avec contrepales ou excentré sans contrepales.
Effet cisaillant en vitesse maxi (vitesse périphérique).
Risque d'introduction de gaz dans le mélange.

Applications :
Mise en suspension, dissolution, dispersion, dilution, délitage et mélange de liquide non miscible.

Flux aspirant :
Vertical du bas vers le haut (répartition axiale et radiale).
L'agitateur équipé d'une TA soufflante peut être monté centré avec contrepales ou excentré sans contrepales.
Bouillonnement en surface de liquide.
Effet cisaillant en vitesse maxi (vitesse périphérique).

Applications :
Mise en suspension, dilution.
